Fluid Bed Expoxy Coating Stator Powder Coating Machine Heating Stack Instead Of Manual Dipping

Stator lamiantion resin Expoxy coating Motorcycle, E-Bike stator powder coating electrostatic powder coating machine WIND-HDP Working process: https://vimeo.com/152586550

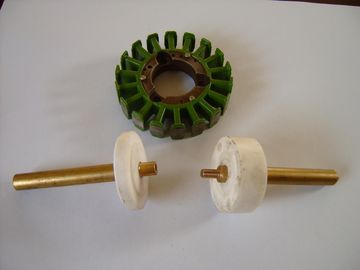

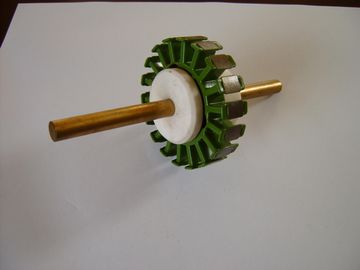

1. Fix the stator (work piece) in the fixture, then put it inside the inductorium,

2. Power on the machine, then the induction heater automatically begin working,

    the heating time could be set, when set time is reach heater automatically stop,

    Normally the heater time is 10s

3. Fetch out the fixture,then dip both side in the power coating station,

the stator is hot, and the fixture is in normal temperature and won’t burn you,

4. Dip the fixture in the power coating station both side,

  the dipping time is depened on stator stack thickness and powder’s character,

For example,normally one side is 3s, then the other side 2s

5. After dipping, disassemble the fixture clean the fixture using a air gun to

 remove the remain power when necessary

6. Collect and put the stators into oven( the machine didn’t have a oven with it),

  the oven temperature need reach to 180～200℃ (depended on powder’s

 character), keep that temperature for more than 30 minutes

1. Machine is composed of heating,powder coating,powder cleaner and

powder recycle system with nice appearance and reasonable configuration,

the machine frame is made of 1.2mm A3 steel plate,

2. High frequency indution heater have the advantage of fast heating,

low energy, safety and reliability

3. Air blowing ensure well done in cleaning fixtures

4. Cooling on high frequency induction heater is freezing style water cooler

tank, it is well cooling

 Machine configuration

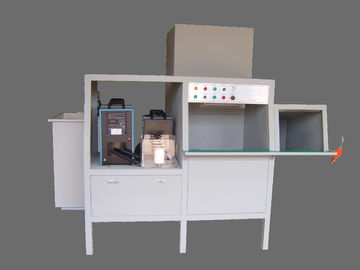

Machine dimension  L2100×W1720×H2100 mm

1. 40KW high frequency induction heater 1PC

With Φ120mm inductorium 1PC

2. Cooling tank  1PC

With size L1000×W1000×H1000mm

3. 0.37KW Cooling water pump

4. Powder coating chamber  1SET

5. Powder recycle system (on back side of powder coating chamber) 1PC

 Power composition

Power : 12KW  380V±10%,50HZ

Compressed air : 0.3 m³/min 0.6Mpa

You may also interest in Armature electrostatic powder coating for small motors,

                                       Muti types armature resin powder coating for experiment use
